圧電

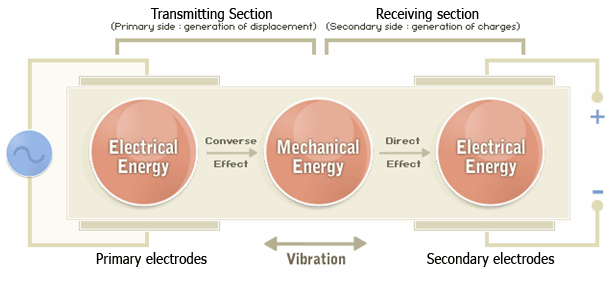

1. 圧電効果(Piezoelectric Effect)!
1次側電気的な圧力が2次側に機械的な振動によって伝えてきて2次側電気的な出力が発生
2. 特徴
Magnetic Transformer
Piezo-Power Transformer
Structure
Material
Iron, Ferrites
Piezoelectric ceramics
Fixture
Bobbin
Clamper
Shape
Core Vomue + Winding Volume
Core Volume Only
Performance
Voltage Gain
Turns Ratio
~ Electrode Area Ratio
Insulation
Good
Superior
Height
> 15 mm (with Bobbins)
4.5 mm( with clamper)
Magnetic Noise
High (Needs shielding)
No
Flammablity
Yes
No
3. 適用分野
- 5W ~ 20W : 携帯, PDA, デジタルカメラ, MP3, PMPなど
- 40W級 : Ultraportable PC
- 65W級 : LCD Monitor
- 80W級 : ノートブック PC
4. 製品紹介
製品
イメージ
仕様及び特徴
5W
Input : 220Vac
Output : 5V / 1A
Size : 45.5x43.9x17.8
70W
Input : 85~265Vac 50/60Hz
Output : 20V / 3.5A
PFC input stage
Low profile : 13mm
(with case)
