解釈ソフトの拡張により、PCB製造工程改善に効果
高速スキャニング方式を採用、この1台で精密測定と量産工程への適用可能
HA-1AM: Laser viaへの適用拡大
HT-1BM: Though-hole専用穴検査機

追加説明

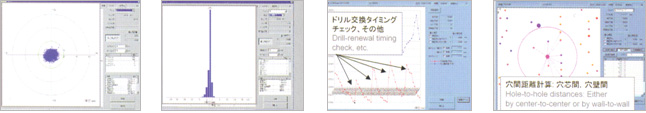

1)豊富な解釈ソフト
位置誤差 ヒストグラム 遷移グラフ 近傍穴検索
PCB伸縮解釈 穴画像表示 スロット、サイズ測定 Recheck機能

仕 様
項 目 Unit HA-1AM HT-1BM
基板サイズ mm 700 x 560mm ←
基板厚 mm 0.1~5.0mm ←
測定穴径 mm Ø0.1~O6.35[Ø0.05: Fine mode]
測定最小単位 mm 0.001 ←
精度 mm ±0.005(Hitachi via条件)
光源   Top&Back lights Back lights
スキャンスピード m/min 4~ ←
早送り速度 m/min XY:15, Z:5 ←
XY軸 位置フィードバック mm 0.0002(linear scale)
CNC装置 - H・MARK-30H ←
電源電圧及び容量 - Ø3 AC200V, 50Hz±10%
Ø3 AC220V, 60Hz±10%
KVA 5 4.5
Air圧及び容量 KPA 500~690 ←
/min 10 ←
周囲温度 ℃ [20]±1[Standard temperature]

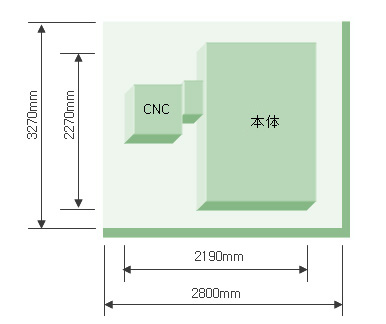

設置図(詳細図面は別途要請願います。)
