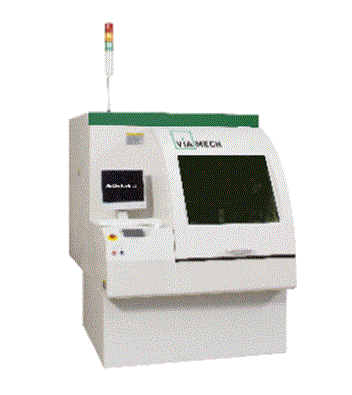

■ ND-1A Series
풍부한 프로그램으로 고정밀 제품부터 R&D
제품까지 대응하는 다품종, 소량생산 다기능
단축 홀 가공기로 비전시스템 탑재로 XYθ의
보정가공 및 백드릴, 플립 가공 등 고정밀
가공에 대응 가능한 장비
| Drill Diameter |
0.1 ~ 6.35mm |
| Spindle Speed |
160, 200krpm |
|
|
| |
■ ND-1A/Primary specification |
|
| Product Type |
ND-1A221 |
ND-1A281 |
| CNC System |
MARK-55N |
| Number of Stations |
1 Stations |
| Max. Drilling Area |
570*700mm |
735*820mm |
| (22.0inch x 28.0inch) |
(29.0inch x 32.3inch) |
| Spindle Type |
H916: 15,000 ~ 160,000min-1 |
| H920: 20,000 ~ 200,000min-1 |
| Number of ADC |
300pcs(50pcs*6) |
| X,Y axis Positioning Accuracy |
±0.004mm |
| Drilling Accuracy |
±0.015mm |
±0.018mm |
|
| |
■ ND-1A/Option Function |
| ND-6A Type과 동일합니다. |
|
