해석 소프트의 확장으로 PCB제조 공정개선에 효과
고속 스캔방식 채용, 이 한대로 정밀측정과 양산공정에 적용가능
HA-1AM: Laser via까지 적용확대(모니터링)
HT-1BM: Though-hole전용 홀측정기

추가설명

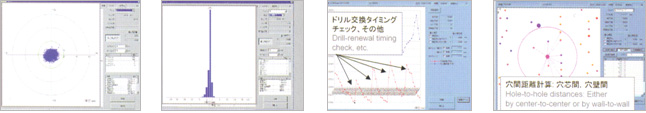

1)풍부한 해석소프트
위치오차 히스토그램 천이그래프 근처홀 검색
PWB신축해석 홀화상표시 슬롯, 사이즈측정 Recheck기능

사양
항목 Unit HA-1AM HT-1BM
기판사이즈 mm 700 x 560mm ←
기판두께 mm 0.1~5.0mm ←
측정 홀경 mm Ø0.1~Ø6.35[Ø0.05: Fine mode]
측정 최소단위 mm 0.001 ←
정도 mm ±0.005(Hitachi via조건)
광원   Top&Back lights Back lights
스캔 스피드 m/min 4~ ←
이송속도 m/min XY:15, Z:5
XY축 위치 피드백 mm 0.0002(linear scale)
CNC장치 - H·MARK-30H ←
전원전압 및 용량 - Ø3 AC200V, 50Hz±10%
Ø3 AC220V, 60Hz±10%
KVA 5 4.5
Air압력 및 용량 KPA 500~690 ←
ℓ/min 10 ←
주위 온도 ℃ [20]±1[Standard temperature]

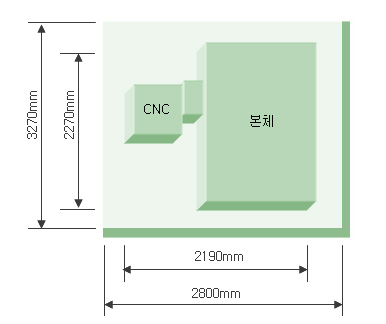

설치도(상세도면은 별도 요청해 주십시오)
