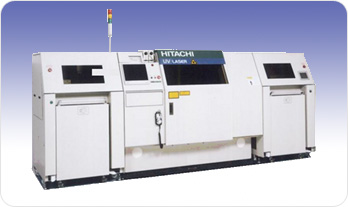

2 パネル同時加工で高生産性実現
高速、高出力LD励起UVレーザ
トップハットビームによる極小径樹脂ダイレクト加工を実現
高速4ビームUVレーザ加工機で樹脂ダイレクト2,000穴/秒
加工可能

追加説明

1) 2種類のビームタイプ選択が可能
  Top-Hat Beam Gaussian Beam

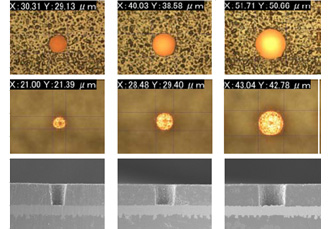

2) UV Laser cross section

Top


Bottom

  穴径30um 穴径40um 穴径50um

仕 様
型 式 Unit LU-2K212E LU-4K212E
最大加工エリア mm 560 x 690mm x 2panel
XY軸 早送り速度 mm/min 50,000 ←
ビーム数/パネル数 - 2/2 4/2
UVレーザタイプ - LD励起 UV Laser(LD pumped UV Laser)
Wave length 355nm
平均定格出力 W 10W at 50KHz ←
パルス周波数 Hz 25~100Hz ←
スキャンエリア mm 50 x 50mm ←
CNC装置 - H・MARK-50L ←
加工モード - Punch mode ←
Trepanning mode ←

Standard Specifications Optionals
Auto Alignment compensation
Auto Focus adjustment
Conversion software
Vacuum shutter
Stand alone vacuum unit
Cooling unit
3-Edge clamp
Air dryer/filter unit
DNC/network
Top hat beam

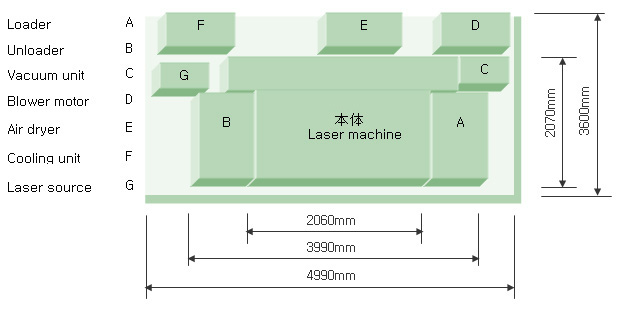

設置図(詳細図面は別途要請願います。)
