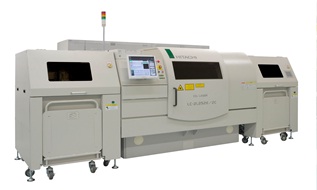

2パネル同時加工で高生産性を実現
Hitachiオリジナルの2ビームか技術により 左右同一ビーム、
同一エネルギーでの高品質加工を実現
従来機(K Series)比 5~10%の生産性向上(Hitachi via条件)

追加説明

1) 2種類のビームタイプ選択が可能
  Top-Hat Beam Gaussian Beam

2) Hitachi Original Step Pulse Drilling(日本特許)
1ショット毎の加工エネルギーを任意にコントロール可能
このため従来のサイクル加工に対し、ショット数を低減することができ、
加工速度の向上、最良の穴形状を得ることができます。

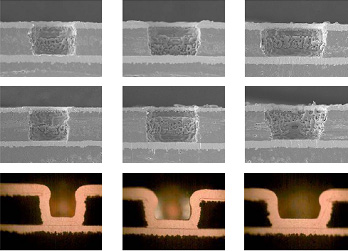

3) Hole Geometry of Cu direct drilling

FR-4, 60umt
Cu 12um
(Black-Oxide:Optimized)

FR-4, 60umt
Cu 9um
(Multi-Bond)
RCC, 60umt
Cu 7um
(Multi-Bond)

仕 様
型 式 Unit LC-2L252E
最大加工エリア mm 635 x 810mm x 2panel
XY軸 早送り速度 mm/min 50,000
ビーム数/パネル数 - 2/2
CO2レーザタイプ - Super pulse H1500(Slab type laser)
定格出力 W 250
パルス周波数 Hz 2,000~10,000
パルス幅 usec 1~30
スキャンエリア mm 65 x 65mm (Option: 30 x 30mm,50 x 50mm)
CNC装置 - H・MARK-50L
加工モード - Burst mode
Cycle pulse mode
ID mode
Step pulse mode
電源電圧及び容量 - 3相 200V±20V 50/60Hz
KVA 26
エア圧力及び容量 KPA 590~690
ℓ/min 800

Standard Specifications Optionals
Top hat beam
Auto Alignment compensation
Auto Focus adjustment
Laser power meter
Pulse detector
Vacuum shutter
Automatic operation process function
DNC/network
Stand alone vacuum unit
Cooling unit
Easily attach or remove protection window
Washable protection window for fθ lens 		3-Edge clamp
Stand alone vacuum unit
Air dryer/filter unit

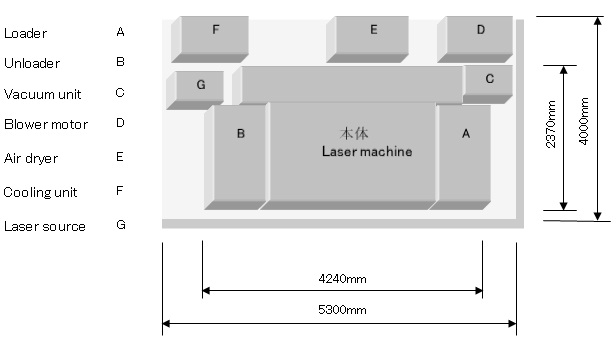

設置図(詳細図面は別途要請願います。)
