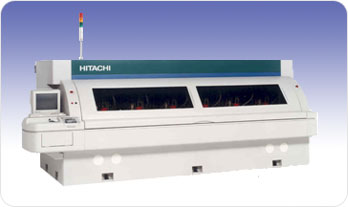

追加説明
1)信頼性
高剛性構造, 新型CNC装置H.MARK-50D及び
新サーボシステムにより、低振動、低騒音化を実現.
2)新Z軸構造
リニアモータ採用 ダイレクトドライブにより
更なる高速化、低振動化を実現
3)高速スピンドルにより 高生産性を実現
Hitachiの経験, ノウハウを結集した高剛性エアベアリングを
採用し 高速スピンドルを開発
4)高速高精度 加工のための機能を標準搭載
QIC標準搭載
|
 |
| |
50um穴断面 |
|
|
| |
| 5)高精度基板 穴加工例 |
6)高精度ブラインドホール機能 |
|
7)Quick Insert Changer(QIC) |
 |
 主軸速度:330K
穴径:0.080mm
条件:
t0.1mmx4枚
|
 |
|
 |
| |
|
加工穴深さ精度 許容値:±15um |
|
|
| |

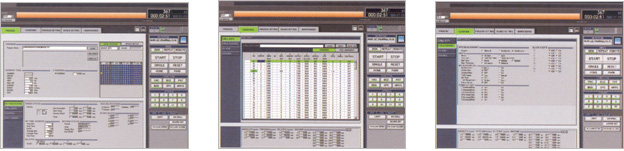

| 8)新型 多機能CNC H.MARK-50D |
 |
| |
| 仕 様 |
|
| 型 式 |
Unit |
ND-6Qs210E |
ND-6Qs180E |
ND-6Mb210E |
ND-6Mb180E |
| 主軸本数
| - |
6 |
← | ← | ← |
| 主軸間隔 |
mm |
538 |
465 |
538 |
465 |
| 加工エリア |
mm |
538ⅹ690 |
465ⅹ690 |
538ⅹ690 |
465ⅹ690 |
| ADC本数
| Tool/Axis |
1050 |
650 *1 |
300 |
200 |
| XY軸 早送り速度 |
m/min |
60 |
← | ← | ← |
| Z軸 送り速度 |
m/min |
0.101~12.7 |
← | ← | ← |
| Z軸 上昇速度 |
m/min |
50 |
← | ← | ← |
| XY軸 位置決め精度 |
mm |
±0.004(Hitachi Via条件) |
← |
| スピンドル回転数
| min-1 |
30,000~330,000 |
20,000~160,000(Option:200k, 300k) |
| 加工穴位置精度 |
mm |
±0.015(Hitachi Via条件) |
← |
| 使用Bit径
| mm |
MaxØ3.2(Shank Ø2.0) *2 |
MaxØ6.35(Shank Ø3.175) |
| CNC装置 |
- |
H・MARK-50D |
← | ← | ← |
| 電源電圧及び容量 |
- |
3相200V ±20V 50/60Hz |
3相200V±20V 50/60Hz |
| KVA |
15 |
← | 15 |
← |
| エア圧及び容量 |
KPA |
740~760 |
← | 640~690 |
← |
 /min |
900 |
← | 900 |
← |
|
*1 Hitachi標準はO1.6mm以下はリングレス200本カセット、
Ø1.6mmを超える径は50本カセットとなります。
*2 Ø1.6mmを超える径のBitを使用される場合は、ステップ加工を用いて穴明け加工を行う必要があります。 |
| |
|
| Standard Specifications |
Optionals |
Pin clamp system
Quick Insert Changer(QIC)
Ø 0.1mm Tool height detector(Patented)
Ø 0.1mm BDD(Broken Drill bit Detector)
Automatic drill stroke adjustment
|
Drill bit diameter check(Type1 or 2)
200,000min-1 spindle(Shank Ø3.175mm)Only Mb series
High-precision blind hole function(new)
Vacuum shutter
Stand-alone vacuum system
Insert abrasion detector/compensation(new)
270,000 min-1 spindle (Shank O3.175mm) Only Mb Series
|
|
| |
