 Home > 製品情報 > PCB事業部 > CNC Drilling Machine > ND-S Series |
 |
| |
 |
| |
|
| |
 |
| |
|
| |
| 追加説明 |
| 1) CNC 1台単軸ユニット4台の制御が可能 |
 |
| |

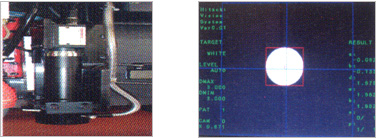

| 2) Vision systemにより 高精度加工実現 |
 |
| |
| 仕 様 |
| (S21□←軸数) |
|
| 型 式 |
Unit |
ND-1S211E |
| 主軸本数
| - |
1 |
| 加工エリア |
mm |
700 x 535 |
| Z軸構造 |
- |
独立方式 |
| ADC本数
| Tool/Axis |
300 |
| XY軸 早送り速度 |
m/min |
60 |
| Z軸 送り速度 |
m/min |
0.101~12.7 |
| XY軸 位置決め精度 |
mm |
±0.004(Hitachi via条件) |
| スピンドル 回転数
| min-1 |
20,000~125,000 |
| 加工穴位置精度 |
mm |
±0.018(Hitachi via条件) |
| 使用Bit径 |
mm |
0.1~6.35(Shank Ø3.175) |
| CNC装置 |
- |
H・MARK-50S |
| 1軸穴明け機4台を1ユニットで制御 |
| 電源電圧及び容量 |
- |
3相200V±20V 50/60Hz |
| KVA |
9 |
| エア圧及び容量 |
KPA |
590~690 |
 /min |
200 |
|
| |
|
| |
|
多種少量から大量生産まで可能なシリーズ
