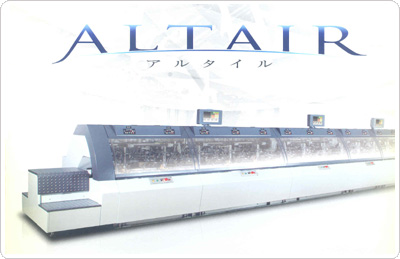

| 特 徴 |
■ バキュームポンプ式かエゼェクター式(コンプレッサー利用)
の選択エゼェクター式は駒毎の吸引力をコントロールが可能。
■ フルカバー化による静音化と安全対策
■ 受皿上下機構 |
■ ユニット毎のコンとロールが可能 ( 中間切離装置 )
■ 送本ツノ位置変更機能
■ コンピーコントロール |
| |
 |

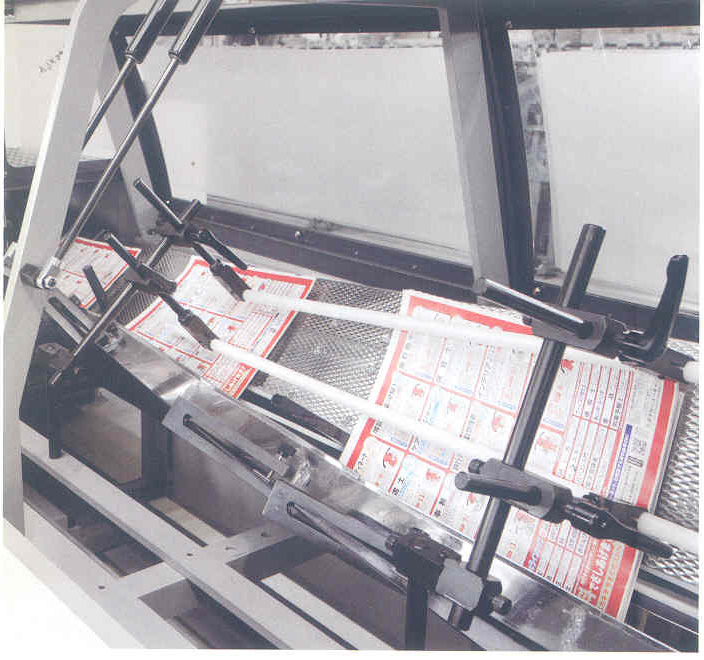

紙載せ部
(Signature Loading Section)
セット時間短縮のための工夫が施されており、左右のガイドは容易に
移動できます。また、オートーローダー接続時などでは、ガイドのモータ
ドライブ化も可能です。(オプション)
特殊な折丁用に角度可変式紙載せテーブルも用意できます。
(オプション) |
| |
 |

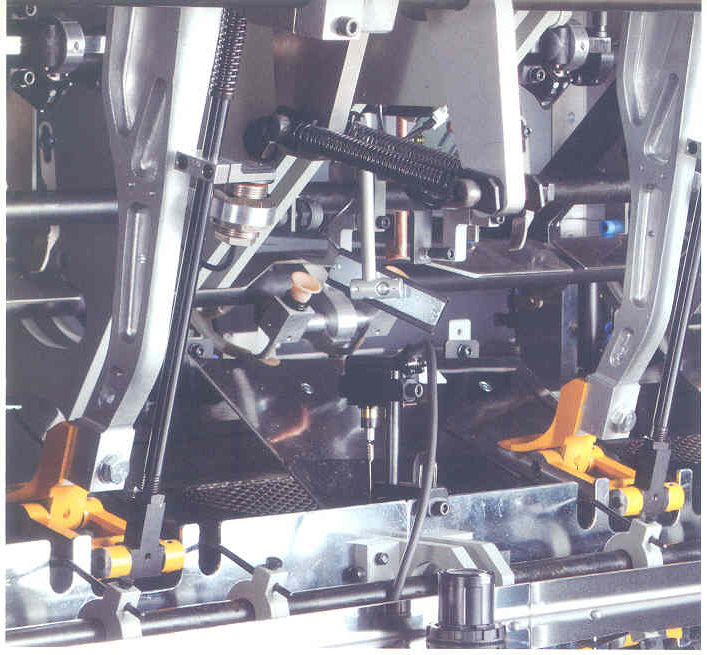

給紙部
Signature Sucking Section
給紙用エアとして従来のバキュームポンプ方式か、或いはエジェくター
方式(注1)のどちらかを選択できます。
不安定な給紙は生産効率の低下に繋がります。適正なブロアによる折
丁の サバキ、工具レスによる二枚取り防止針の出し入れなどの調整を
簡便化し, 稼動率の向上を追及しています。
(注1) エジェクター方式
高圧ポンプのエア流速を使いバキューム用エア源とする方式 |
| |
 |

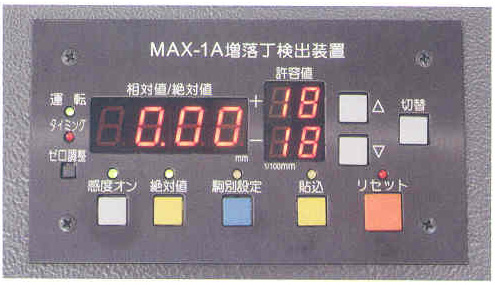

感度部
Thickness Sensor Section
デジタル表示の一発調整方式で、折丁を一度通せば調整は完了。
精度はペラ一枚の検出も可能で、折丁100部ごとにの自己調整機能
が備えられています。 |
| |
 |

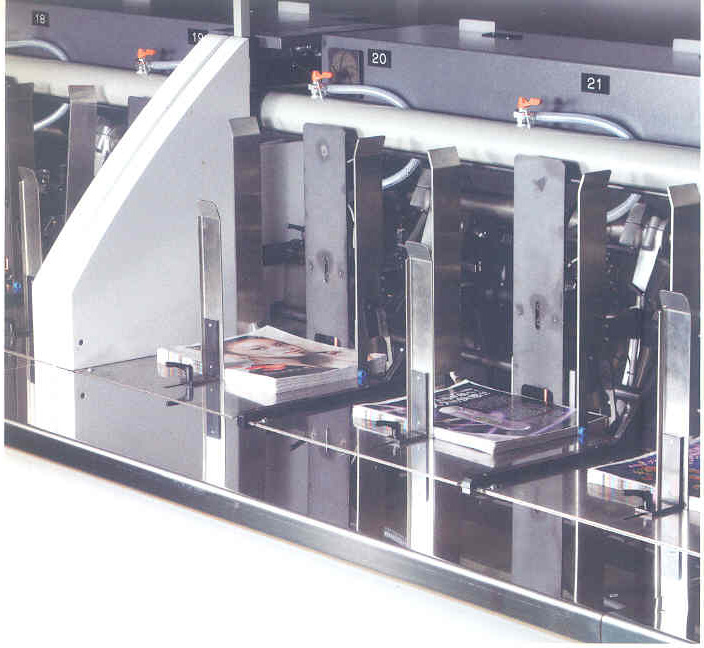

駆動部及び送本部
Driving Section & Delivery Section
省電力化のために丁合部は6駒単位(あるいは8駒単位)で構成
され、必要な駒単位のみが駆動します。
静かな職場環境のために大型モーターによる全体駆動を廃止し、
また万力駆動の改善で機械音の大幅削減を実現。
操作の簡便化のためにシングル/ダブル丁合の切替はタッチバネル
操作。折丁受け皿の上下もタッチバネル操作。横本など変形版用に
送本のツノの位置は変更可能。 |
| |
 |

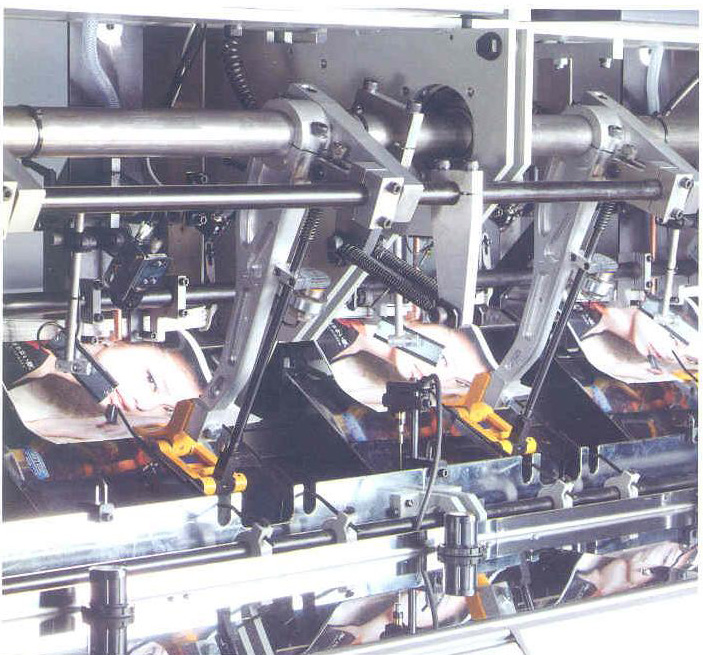

万力部
Arm Feeder Section
万力の“くちばし″には特殊な動き方が工夫されより正確なクワエを実現
仮綴本などの特殊な厚物用"くちばし"も用意できます。(オプション)
丁合機に乱丁防止用カメラを設置する場合、弊社製「トライデント」
は万力部の左右どちらでも取り付けられます。 |
