 乱丁の認識率は十分ですか？ |
 |
認識性能が優れている

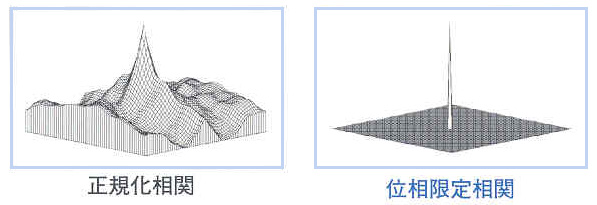

下図は画像乱丁検査装置でも一般的に用いられているパターンマッチング「正規化相関」と「ＰＯＣ」の演算結果を表したものです。認識度合いは図の山の高さに相当します。正規化相関は全体的になだらかで認識度合いが曖昧になっています。一方、ＰＯＣは一点に鋭いピークが立っており、同一物の認識率が非常に優れています。その実力は指紋照合装置にも搭載されるほどの高い認識能力を持っています。 |
|
| |
 |
| |
|
| 明るさの変化に影響されませんか？ |
|
外乱<明暗変化>に強い
POCは、画像の輪郭情報(=位相)のみで比較し類以性を判別しています。濃淡情報（＝振幅）を使用せず計算するので理論上明暗変化に対して影響をうけません。
また、外乱等で部分的に画像が変化しても、ＰＯＣは画像全体で比較するので、影響を受けにくいです。 |
|
| |
 |
| |
|
| 折丁の位置ずれによって誤検出しませんか？ |
|
位置ずれ許容範囲が広い
POCは検査画像全体で処理するため、画像の一部分が欠落しても他の残っている模様情報でパターンマッチングができます。したがって位置ずれの許容範囲を広くとることが可能です。また、特殊な演算処理により、360°の任意回転にも対応します。 |
|
| |
 |
| |
|
| 裏写りやグラビアも安定して検出できますか？ |
|
グラビアなどの反射に強い
 |
裏写りに強い
 |
| |
|
曖昧な図柄に強い
 |
位置ずれに強い
 |
|
|
| |
|
| 設定操作が煩わしくありませんか？ |
|
画像取込

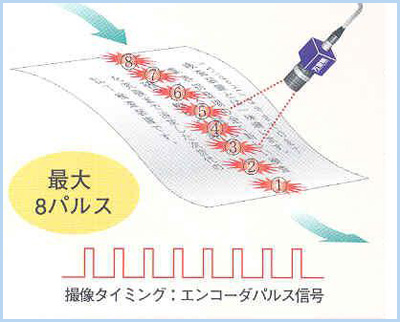

折丁の位置に合わせてカメラシャッターを切る
撮像画像

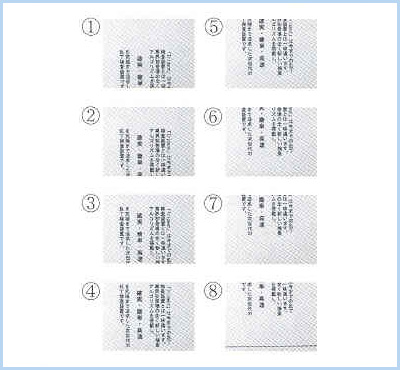

最大８ヶ所の位置の画像を撮像
登録画像自動選択

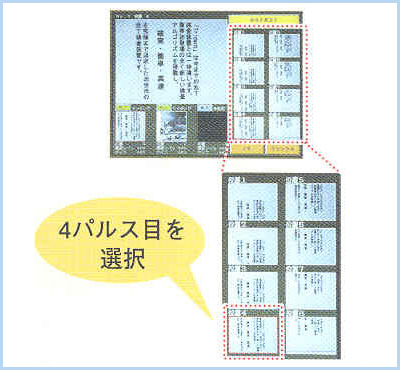

検査に最適な位置の画像を自動選択
検査実行

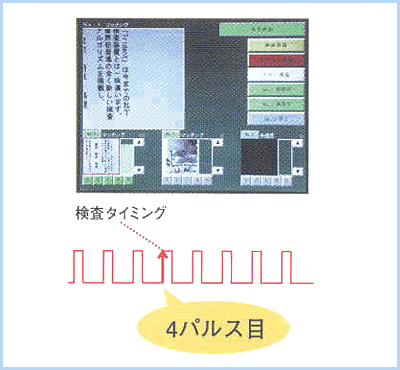

登録完了後、検査を実行
 |
|
| |
|
| 検査処理時間に不安はありませんか？ |
|
ハイスピード処理演算処理能力：36000枚／時間 |
|
| |
| 主な仕様 |
|
| 項目 |
内容 |
| 検査項目
| 乱丁·落丁 |
| 乱丁判定方式 |
文字・絵柄物：位相限定相関法によるパターンマッチング
無地物:エッジ検出 |
| カメラ部 |
モノクロデジタルCMOSカメラ(640×480画素)
電子シャッター対応 |
| 照明方式 |
白色LED照明(パルス点灯方式) |
| 操作・表示モニタ |
静電容量式タッチパネル付きLCDカラーモニタ |
| 処理速度 |
36000枚/時間 |
| 対応コマ数
| 制限なし |
| 位置ずれ許容範囲 |
XY:±25mm,θ:0~360 |
| 検査トリガ |
エンコーダ信号 |
| NG画像保存枚数
| RAM:最大64枚(3コマ合計)
ROM:最大4枚(3コマ合計) |
| 外形寸法
| メイン操作盤 450W×350H×200D
サブ操作盤 390W×260H×225D
カメラ 33W×33H×44D |
|
| |
