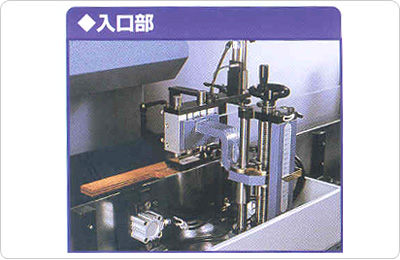

入口部

送本の状態を確認
ガイドに透明樹脂を使用。無線綴機のオペレーターからも送本の状態を確認出来ます。
送りベルトスピード
入口?出口コンベヤともに機械本体との速度が同調されています。また、入口?出口コンベヤの速度は手動調整も可能です。

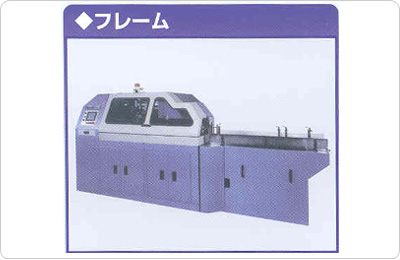

フレーム

機械剛性をアップすることにより、正確な断裁寸法をキープ。また、高速回転時でも安定した稼動が出来ます。
パワーロック機構
キーロックでのトラブルを防止するため、新たにパワーロック機構を採用しました。

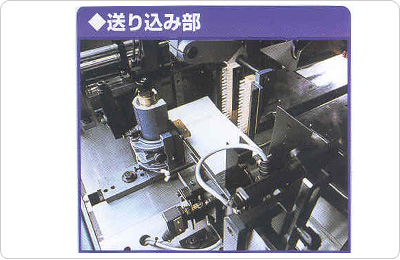

送り込み部

送り機構を強化
剛性の高い送り機構で、負荷部分の破損によるトラブルを防ぎます。
断裁精度の維持
各装置によって揃えられた本は強力な爪で咥えられ確実にカッティングステーションに送り込まれます。

セット替え

セット替えポジションでの一発停止
インチングでのポジション探しの煩わしさから開放され、スピーディーなセット替えが可能です。
また、セット替え時の事故?トラブル防止にも充分に配慮しています。

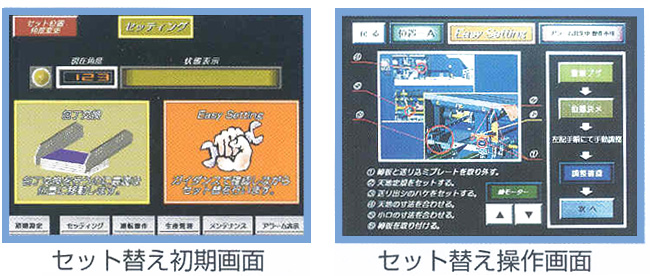

大型タッチパネルを採用
様々な調整部分をわかりやすい画面表示と併せて、ユーザーフレンドリーな形にまとめあげ、スムーズなセット替えを行えるように配置しました。

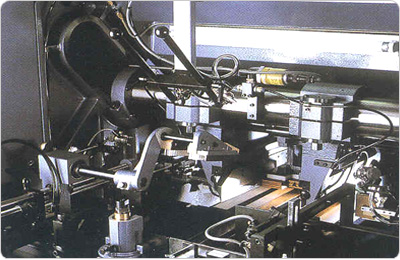

揃える

送り込み部
揃え部は叩く動作に新機構をプラス。
断裁直前に最良のスタッキングを実現します。
自動進角機能搭載
機械速度変化によるシリンダータイミングのズレを自動補正し、常に適正ポジションを維持します。
広範囲な速度で安定した機械動作を保ちます。

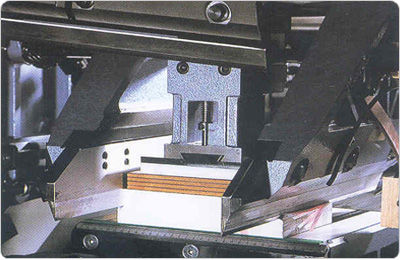

切る

断裁部
メインシャフトが強化され、断裁時の刃の“ぶれ”を防止、直角度を確実にキープ。カブリを押さえます。
包丁ケースにはテーパー溝を使用
ナイフを装着しやすく、ガタの減少に貢献しています。
高性能センサを採用
磁歪センサの採用により、小口?天地断裁寸法のデジタル表示精度が飛躍的にアップしました。.
