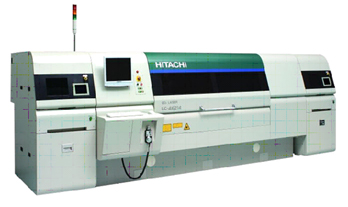

에너지 및 공간절약 업계 No.1
에너지 절약 : 33%(2K 2대대비)
공간절약 : 35%(2K 2대대비)
2Panel(2K)설비 대비 생산성 1.9배


추가설명

1) 2종류의 Beam type선택이 가능
  Top-Hat Beam Gaussian Beam

2) Hitachi Original Step Pulse Drilling(일본특허)
1shot마다 가공에너지를 임의로 컨트롤 가능.
그러므로 종래의 싸이클가공에 대하여 Shot수를
줄일 수가 있으며 가공속도 향상 및 가공품질이 우수.

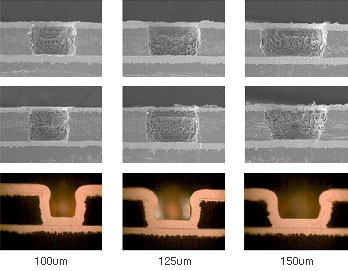

3) Hole Geometry of Cu direct drilling

FR-4, 60umt
Cu 12um
(Black-Oxide:Optimized)

FR-4, 60umt
Cu 9um
(Multi-Bond)
RCC, 60umt
Cu 7um
(Multi-Bond)

사양
형식 Unit LC-4K214E
최대가공Area mm 535 x 690mm x 4panel
XY축 최대이송속도 mm/min 50,000
Beam수/Panel수 - 4/4
CO2 Laser type - Super pulse 12A(Slab type laser)
Wave length 9.4um
정격출력 W 200W
Pulse 주파수 Hz 100~6,000Hz
Pulse 폭 usec 1~30usec
Scan area mm 50 x 50mm (Option: 30 x 30mm, 70 x 70mm)
CNC장치 - H·MARK-50L
가공모드 - Burst mode
Cycle pulse mode
ID mode
Step pulse mode

Standard Specifications Optionals
Top hat beam
Auto Alignment compensation
Laser power meter
Pulse detector
Vacuum shutter
Automatic operation process function
DNC / network
Cooling unit
Easily attach or remove protection window
Washable protection window for fθ lens
3-Edge clamp
Stand alone vacuum unit
Air dryer/filter unit

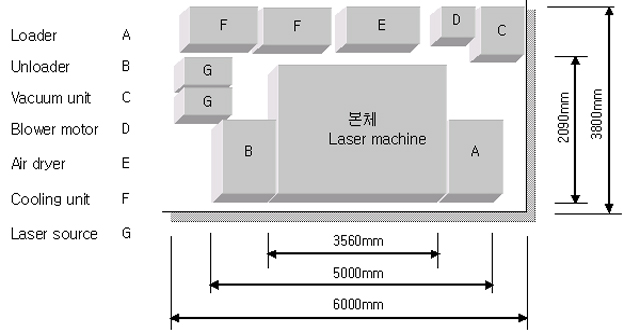

설치도(상세도면은 별도 요청해 주십시오)
